Kifaa cha Mlango wa Kutua cha THY-LD-B cha Kituo cha Majani 2 kinachofungua Kituo
1. Mbinu ya kufungua ni kufungua paneli ya mlango na kupitisha jaribio la athari la 45Kg pendulum.
2. Mlango unalazimika kufungwa na nyundo nzito, na nyundo nzito na bomba la mwongozo huwekwa kwenye upande wa ndani wa mlango wa kutua.
3. Kifungio cha mlango kimepita mtihani wa Kituo cha Ukaguzi wa Elevator na kupata vyeti vya CE na CU-TR.
4. Voltage inayotumika ya kufuli mlango: ≤ AC230V, ≤ DC110V.

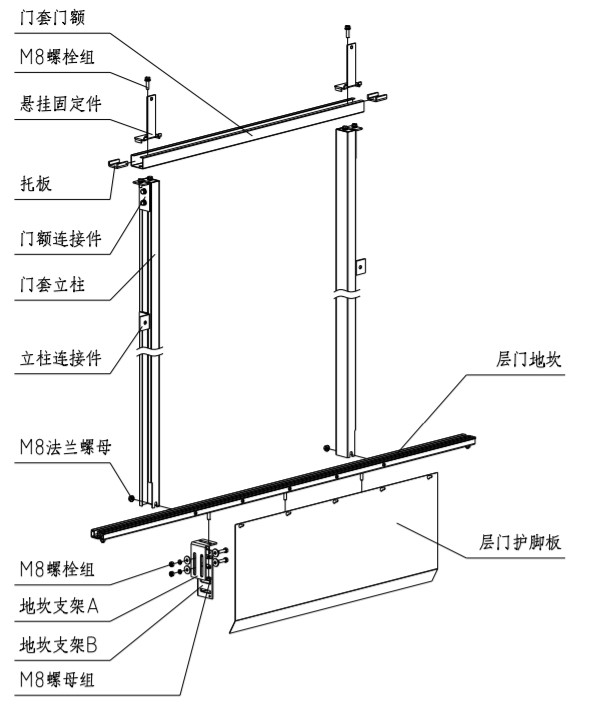

1. Ufungaji wa sill na kifuniko cha mlango
1.1. Amua nafasi ya kuingia na kutoka kwa sill kulingana na saizi ya hoistway; kurekebisha katikati ya sill kuwa sawa na katikati ya mlango na kuondoka, na alama katikati ya sill; kurekebisha kiwango cha sill kuwa chini ya 1/1000; Uso ili kuzuia maji kuingia kwenye njia ya kupanda.
1.2. Kukusanya safu ya kifuniko cha mlango na mlango wa kifuniko cha mlango na vipande vya kuunganisha, na usakinishe sehemu za kurekebisha kunyongwa; weka mlango kwenye sill, urekebishe wima wa safu ya kifuniko cha mlango kuwa chini ya 1/1000; katikati ya kifuniko cha mlango ni sawa na katikati ya mlango na kutoka kwa kipimo cha alama ya kituo cha Sill; ukubwa wa ndege ya chini ya paji la uso wa kifuniko cha mlango na ndege ya juu ya sill ni urefu wa mlango wa wavu. Baada ya marekebisho kukamilika, funga nut ya flange ya M8. Baada ya kurekebisha ukubwa, tengeneza kiunganishi cha safu kwenye ukuta.
1.3. Kurekebisha mlinzi wa vidole vya mlango wa kutua kwenye sill.

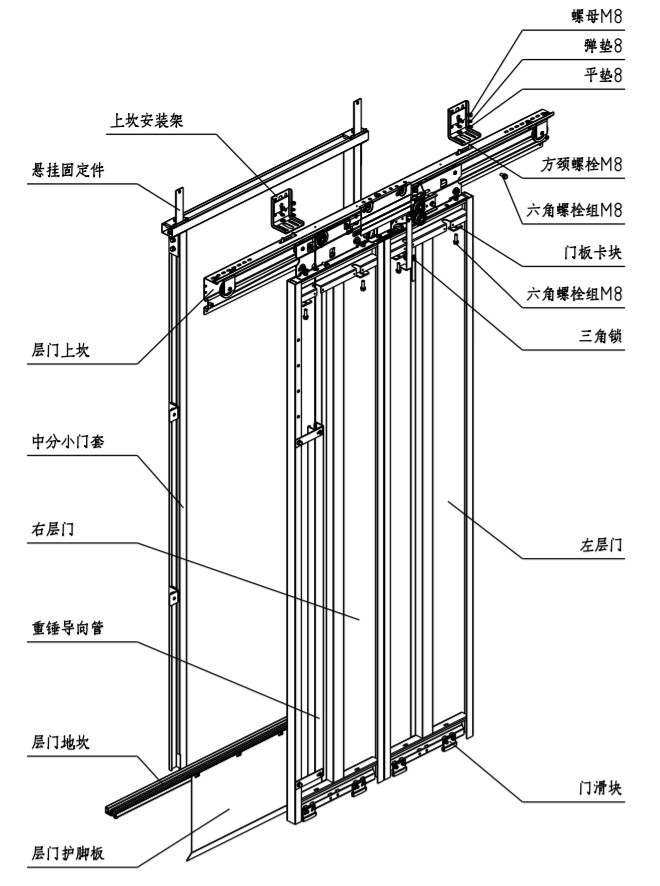

2. Ufungaji wa kifaa cha mlango wa kutua

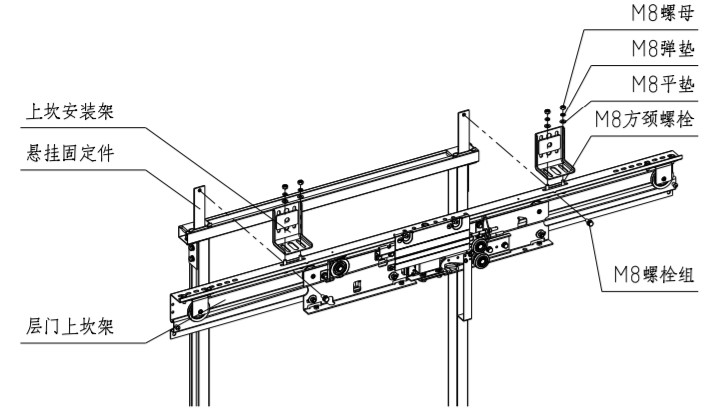

2.1. Panga sura ya juu ya sill ya mlango wa kutua na barb kwenye mwisho wa chini wa sehemu ya kurekebisha kusimamishwa, na funga sura ya juu ya sill na sehemu ya kurekebisha kusimamishwa ya mlango wa kutua kupitia kikundi cha bolt cha M8 * 20.
2.2. Rekebisha fremu ya kupachika kingo ya juu kwenye ukuta wa hoistway na boliti za upanuzi au boli za kupitia-ukuta. Sura ya kuweka juu ya sill na mlango wa kutua juu ya sill huunganishwa na bolts za shingo za mraba M8.
2.3. Rekebisha sill ya juu ya mlango wa kutua kushoto na kulia ili kufanya katikati ya mlango kufunguka na katikati ya mlango na kutoka sawa.
2.4. Kurekebisha wima wa sakafu ya kifaa cha mlango wa kutua. Rekebisha wima wa sakafu ya kifaa cha mlango wa kutua hadi ±0.5mm kwa kuwekea mstari wima au kuchukua kingo za mlango wa gari kama rejeleo.
2.5 Baada ya kukagua vigezo kuu vya usakinishaji wa sura ya sill kwenye milango ifuatayo ya sakafu, kaza bolts zote za ufungaji:

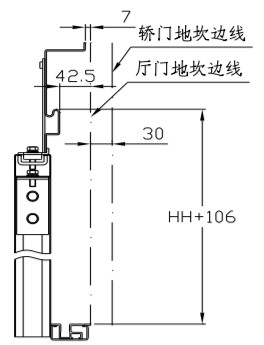

Urefu wa sura ya juu ya sill ya mlango wa kutua: umbali kati ya uso wa juu wa reli ya mwongozo wa sura ya sill ya mlango wa kutua na sill ya mlango wa kutua ni HH + 106mm;
Katikati ya sura ya juu ya sill ya mlango wa kutua: kupotoka kati ya katikati ya sura ya juu ya sill ya mlango wa kutua na katikati ya mlango na kuondoka ni ± 1mm;
Umbali kati ya reli ya juu ya mwongozo wa sill ya mlango wa kutua na sill ya mlango wa gari: umbali kati ya reli ya juu ya mwongozo wa sill ya mlango wa kutua na sill ya mlango wa kutua ni 42.5mm, na umbali kutoka kwenye sill ya mlango wa gari ni 72.5mm.
Urefu wa sura ya juu ya sill ya mlango wa kutua: umbali kati ya uso wa juu wa reli ya mwongozo wa sura ya sill ya mlango wa kutua na sill ya mlango wa kutua ni HH + 106mm;
Katikati ya sura ya juu ya sill ya mlango wa kutua: kupotoka kati ya katikati ya sura ya juu ya sill ya mlango wa kutua na katikati ya mlango na kuondoka ni ± 1mm;
Umbali kati ya reli ya juu ya mwongozo wa sill ya mlango wa kutua na sill ya mlango wa gari: umbali kati ya reli ya juu ya mwongozo wa sill ya mlango wa kutua na sill ya mlango wa kutua ni 42.5mm, na umbali kutoka kwenye sill ya mlango wa gari ni 72.5mm.
